手機消費電子算得上是發展更新最快的行業之一了！為了配合消費者及終端的需求,，加工商往往將最新、最時尚的表面處理技術最先應用在手機消費電子上,。

圖1 尋材問料深圳材料館部分手機結構件展品

近日小編閑逛尋材問料深圳材料館,，發現館內手機行業展臺展示了眾多最新手機外殼材料、工藝等,，其中包括蘋果,、華為、OPPO,、小米,、聯想、酷派,、HTC等手機外殼及表面處理工藝介紹，本文按照手機外殼材質分類介紹,。

PVD

PVD(Physical Vapor Deposition)物理氣相沉淀,，指利用物理過程實現物質轉移，將原子或分子由源轉移到基材表面上的過程,。

適用基材：AL,、SUS、鈦合金等

陽極氧化

適用基材：AL

普通硫酸陽極氧化：以鋁合金為陽極置于硫酸電解液中,，利用電解作用,，使鋁表面形成陽極氧化膜的過程稱為鋁合金硫酸陽極氧化。目前廣泛應用的是硫酸直流陽極氧化,。

硬質氧化：以陽極氧化膜的硬度和耐磨性作為首要性能目標的陽極氧化,。硬質陽極氧化與普通陽極氧化的原理、設備,、工藝和檢測各方面沒有本質差別,，僅存在不同側重之處，硬質陽極氧化是設法降低氧化膜的溶解性以增厚其膜厚增強膜層硬度,。

實際案例：蘋果6S,，7系鋁合金陽極氧化

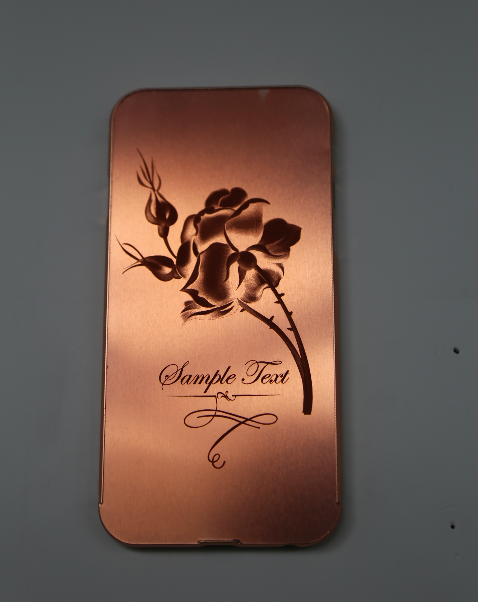

圖2 護框鋁合金CNC，陽極氧化,，后板鐳雕玫瑰花圖案

又名等離子體微弧氧化,、等離子體陶瓷花等,，是通過電解液與相應電參數的組合，在鋁,、鎂,、鈦及其合金表面依靠弧光放電產生的瞬時高溫高壓作用，生長出以基體金屬氧化物為主的陶瓷膜層,。

適用基材：Al

實際案例：TC ONE S 后蓋,，鋁金屬微弧氧化處理，陶瓷質感

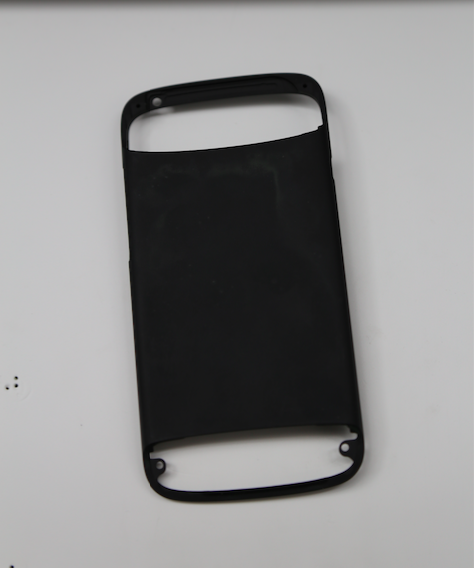

圖3 HTC ONE S 后蓋,，鋁金屬微弧氧化處理,，陶瓷質感

補充：微弧氧化最早由俄羅斯、美國科學家于20世紀60年代研發,，我國是于20世紀90年代才開始去俄羅斯考察和自行研究開發該工藝,。目前該工藝的研究開發在我國屬于起步階段。

液態金屬表面裝飾工藝

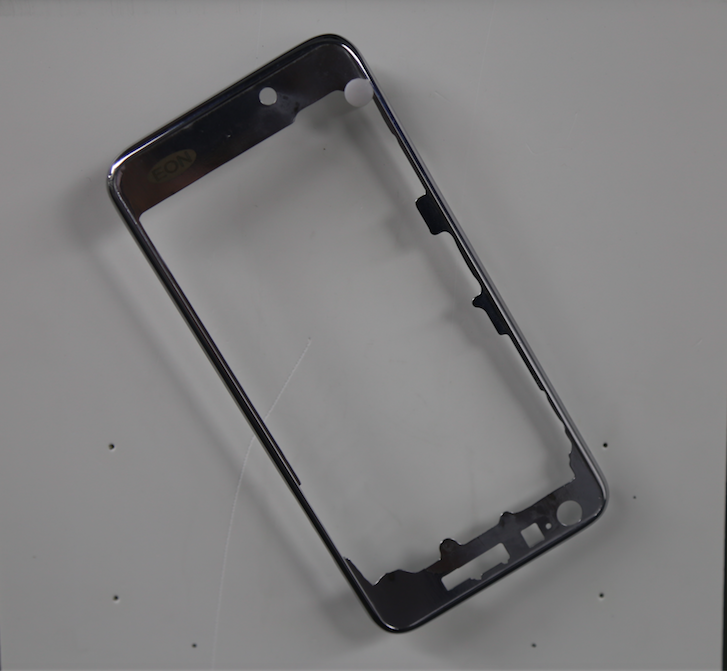

圖4 液態金屬,，精度高,，強度大，壓鑄成型,，拋光處理

塑膠類

塑料類手機殼件的主要基材為：ABS,PC,PC+ABS,PC+GF等,；表面處理工藝主要包括：噴涂、鍍膜,、附膜,、模具紋理、其它等,。

工藝簡述：將油漆通過噴槍借助于壓力或離心力,，分散成均勻而微細的霧滴，施涂于被涂物表面的涂裝方法,。

主要基材：ABS,PC,PC+ABS,PC+GF等

具體實例：PC注塑+噴涂

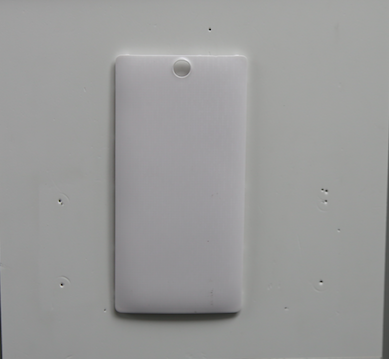

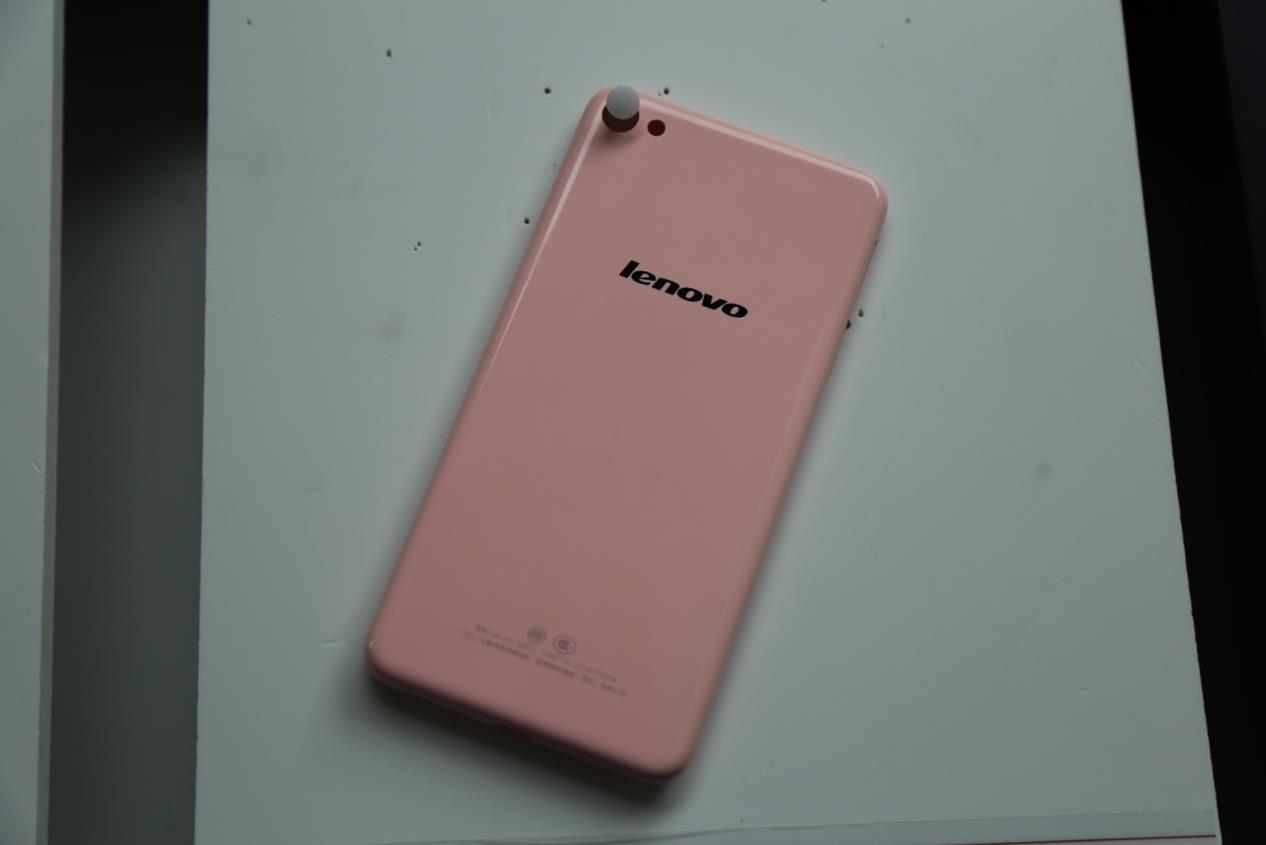

圖 5 PC注塑+噴涂

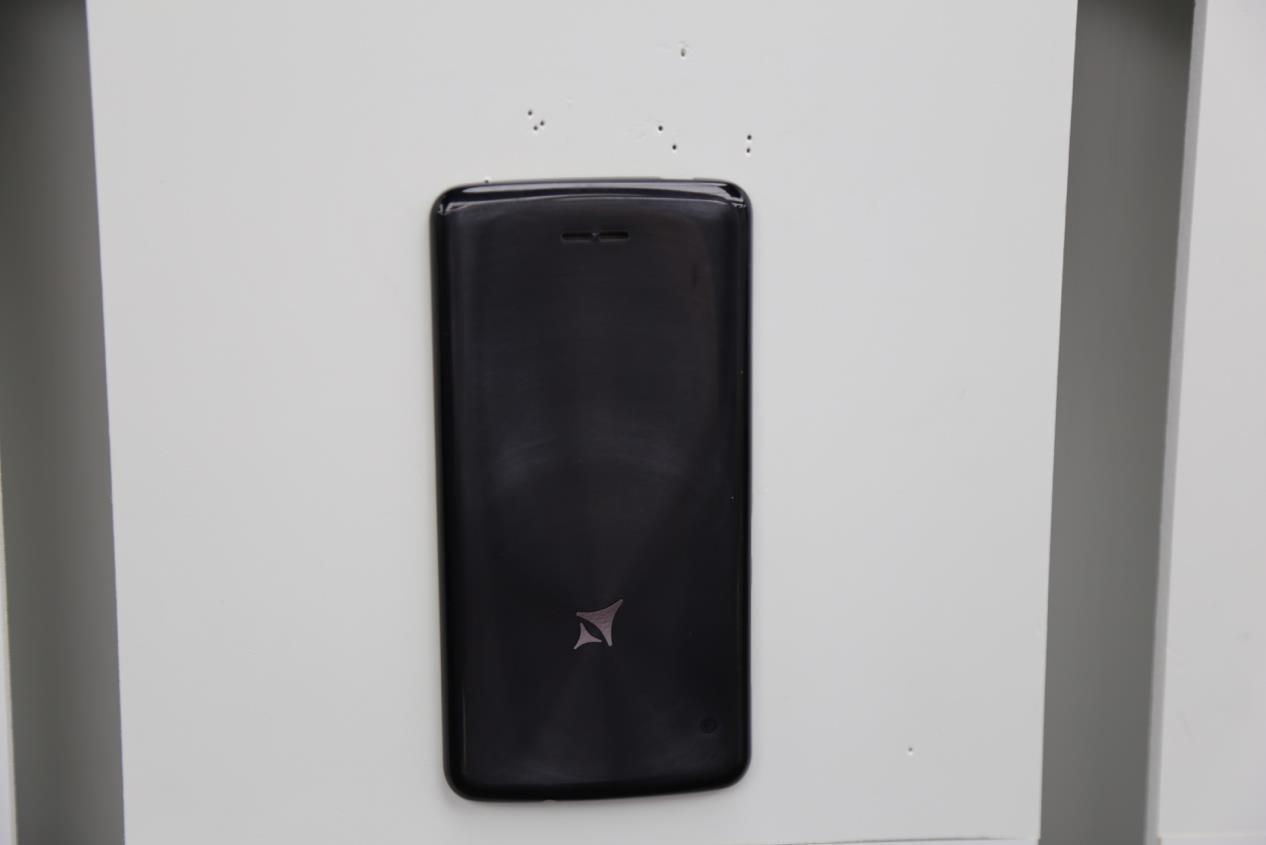

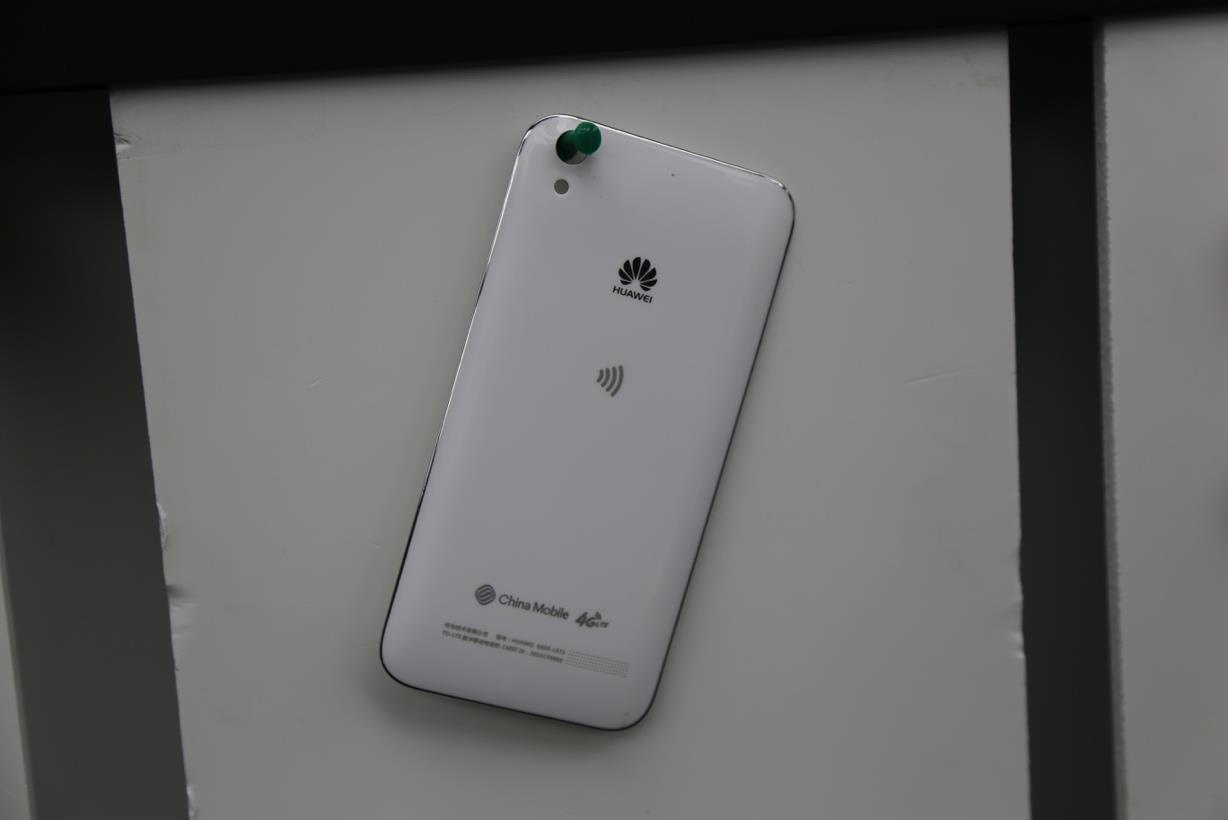

圖 6 后蓋PC注塑,，噴漆

鍍膜

表面處理工藝主要有：NCVM（不導電真空鍍）、PPVD退鍍,、光學鍍膜等,。

主要基材：ABS,PC,PC+ABS,PC+GF

NCVM（不導電真空鍍）：采用真空蒸發鍍膜的方式將金屬材料鍍于基材表面的工藝。一般鍍膜金屬靶材為純銦,，可保證不導電特性,。

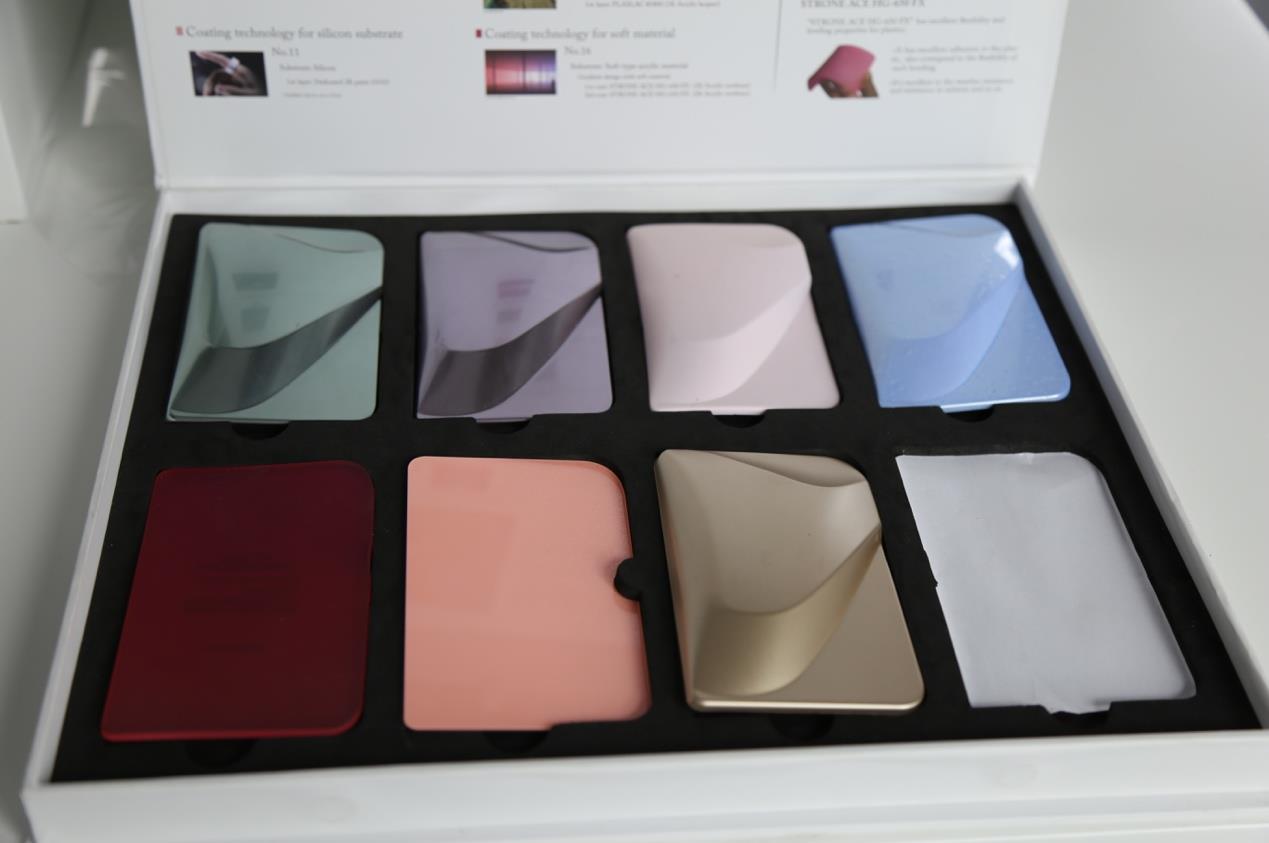

圖 7 NCVM工藝+退鍍+UV面漆

PPVD退鍍：真空蒸發鍍膜后采用菲林曝光的方式來保護需保留的鍍層部分，然后用退鍍液將部分鍍層去掉,，保留的鍍層會形成不同的鍍層圖案,。該工藝一般用于大平面電池蓋。

圖8 PPVD退鍍

AF鍍膜

防指紋保護膜分磨砂防指紋保護膜和高透AF防指紋保護膜,。磨砂的折射感效果產生防反光功能,，一種是空間架構,，折射光線起到防反光效果。AF鍍膜特性：防污,、防刮,、耐磨、防彩虹紋等,。

圖9 塑膠防指紋

附膜

表面處理工藝主要有：IMR,、IML、IMD,、IMT,、水轉印等

基材：ABS,PC,PC+ABS,PC+GF

IML：IN MOLDING LABEL，將已印刷好圖案的膜片放入金屬模具內,，將成形用的樹脂注入金屬模內與膜片接合,使印刷有圖案的膜片與樹脂形成一體而固化成成品的一種成形方法,。

圖 10 PC注塑+IML工藝 （源于比亞迪）

IMT：IN MOLDING Three-dimensional，將已印刷好圖案的膜片放入金屬模具內,，將成形用的樹脂注入金屬模內與膜片接合,使印刷有圖案的膜片與樹脂形成一體而固化成成品的,，最后需要去除表面的膜片，但紋理已通過模內注塑的方式與塑膠基體結合了,。

水轉?。核D(zhuǎn)印技術是利用水壓將帶彩色圖案的轉印紙/塑料膜進行高分子水解的一種印刷。

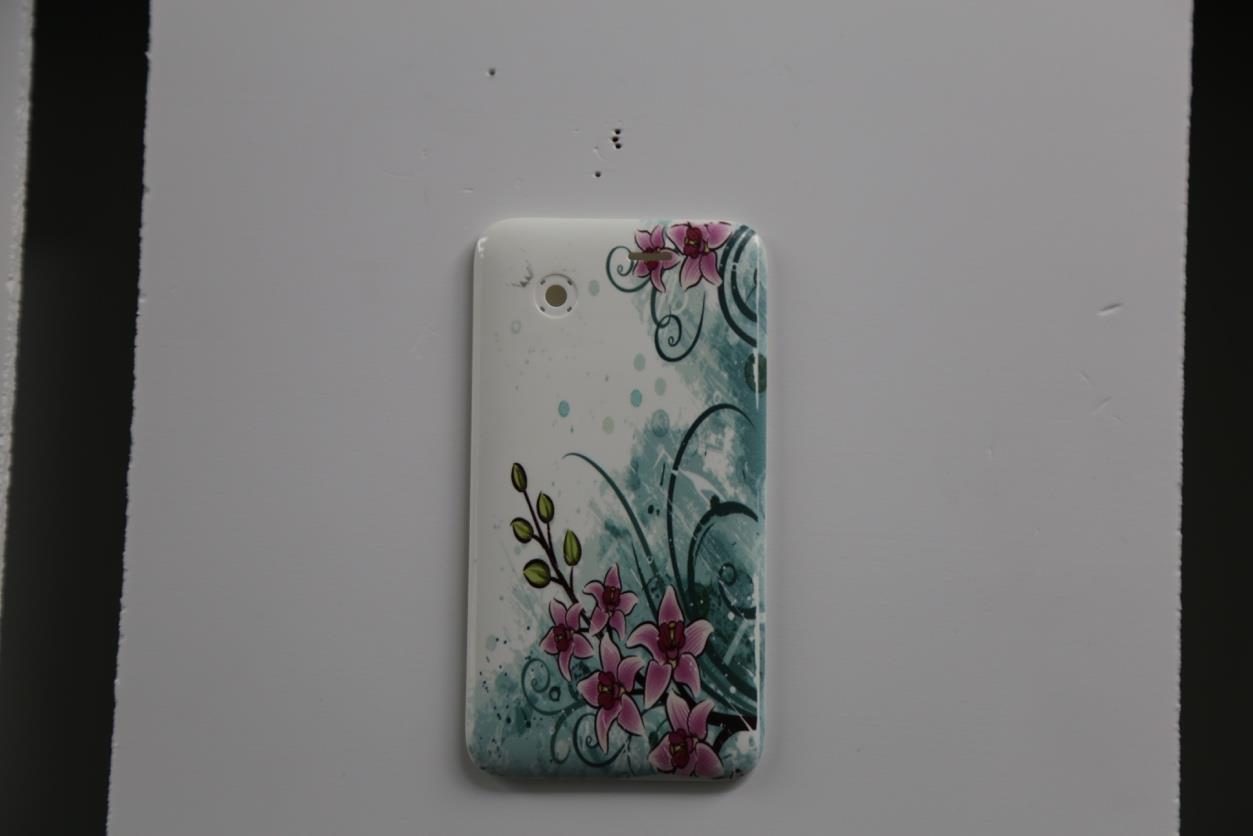

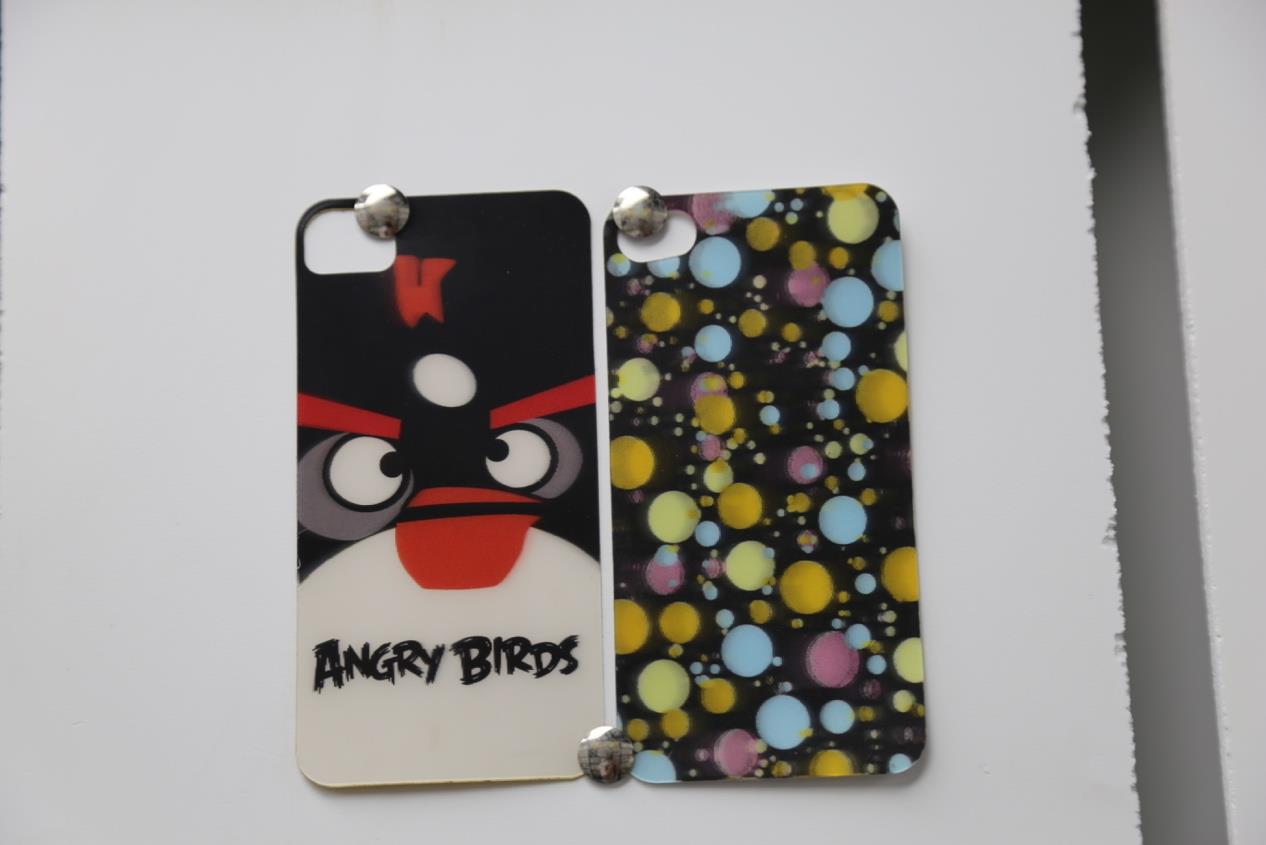

圖 11 PC合金注塑+水轉印

模具紋理類

表面處理工藝：模具蝕紋,、鐳雕等,；

基材：ABS,PC,PC+ABS,PC+GF

模具蝕紋——對模具進行涂覆特殊樹脂膠保護后，通過菲林轉印所需的圖案紋理,，然后用化學藥水腐蝕模具”的一種模具加工工藝。

三軸鐳雕,，五軸鐳雕：利用激光鐳雕加工模仁,，在模仁表面實現凹凸紋理。

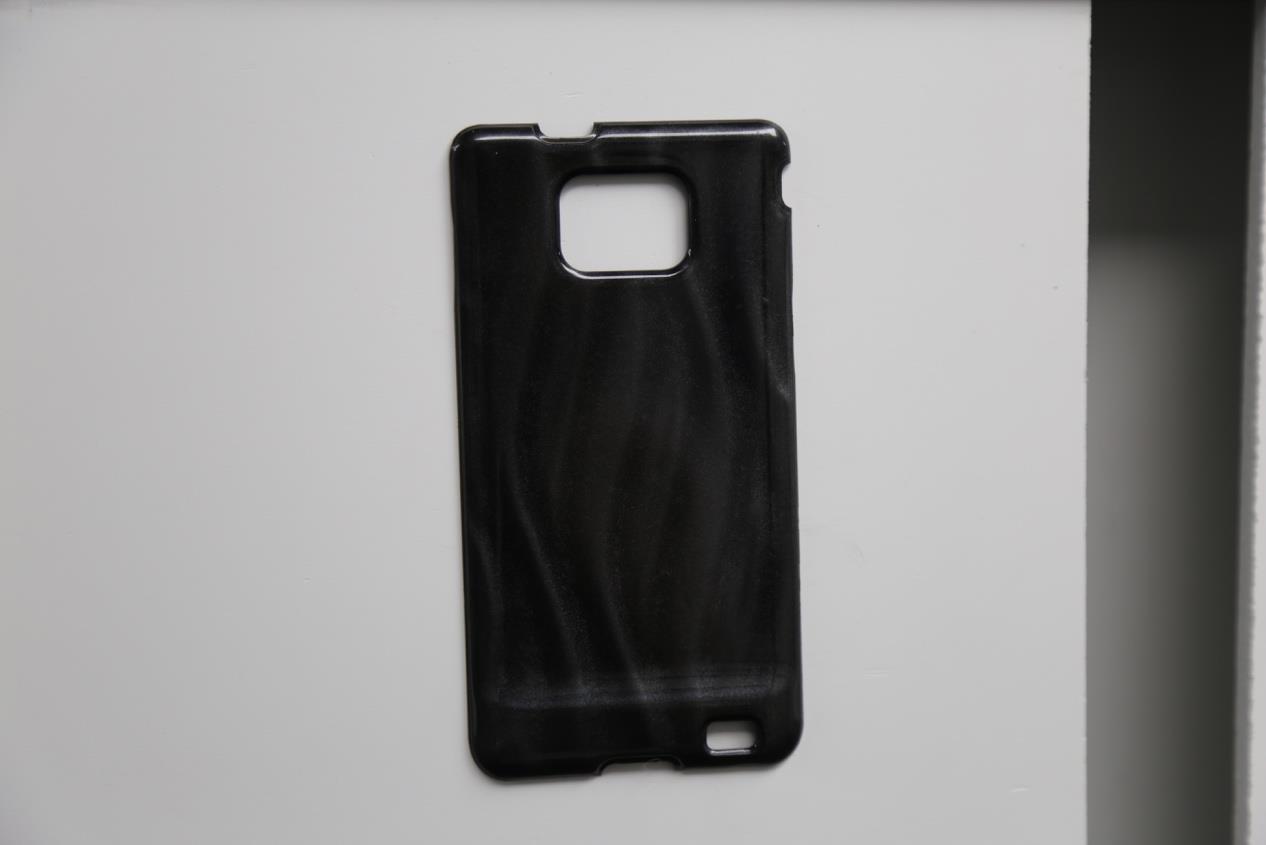

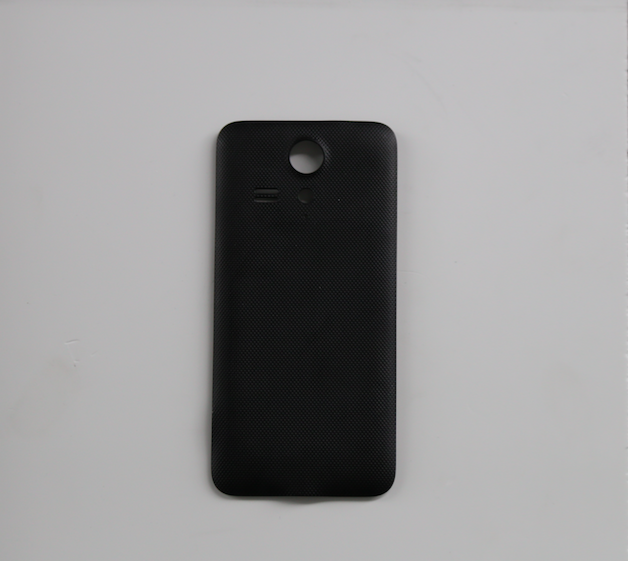

圖 12 模具紋理

圖 13 模具效果

其他

基材：ABS,PC,PC+ABS,PC+GF

表面處理：鐳雕：激光鐳雕,；

絲?。航z網印刷，印刷時通過刮板的擠壓,，使油墨通過圖文部分的網孔轉移到承印物上,，形成與原稿一樣的圖文。

圖 14 中框PA+45%GF,，中板鋁合金鍍膜,，后蓋PC+10%玻纖注塑，UV,，絲印

磁性油墨印刷,，作為一種特中油墨的防偽印刷技術,，是在油墨中添加磁性物質進行印刷。

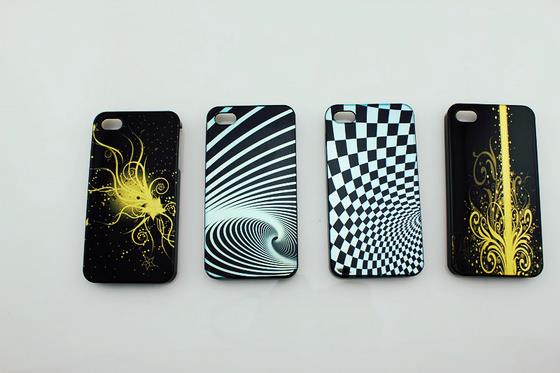

圖15 油墨印刷

燙金：將金屬印版加熱,，施箔,，在基體上壓印出金色文字或圖案。

圖 16 模具機械拉絲+PVD金屬質感+背噴+燙金logo+UV面漆

圖 17 3D立體印刷效果

玻璃

適用工藝：絲印,、與膜片貼合,、光學鍍等。

適用范圍：手機前蓋,、手機蓋后蓋板,、攝像頭鏡片登

應用案例：玻璃光學鍍，絲印logo

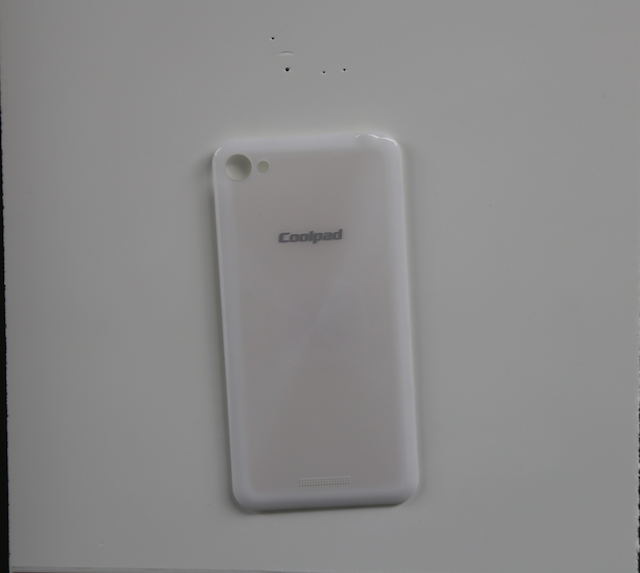

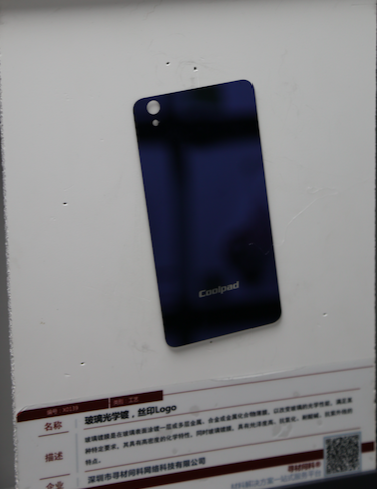

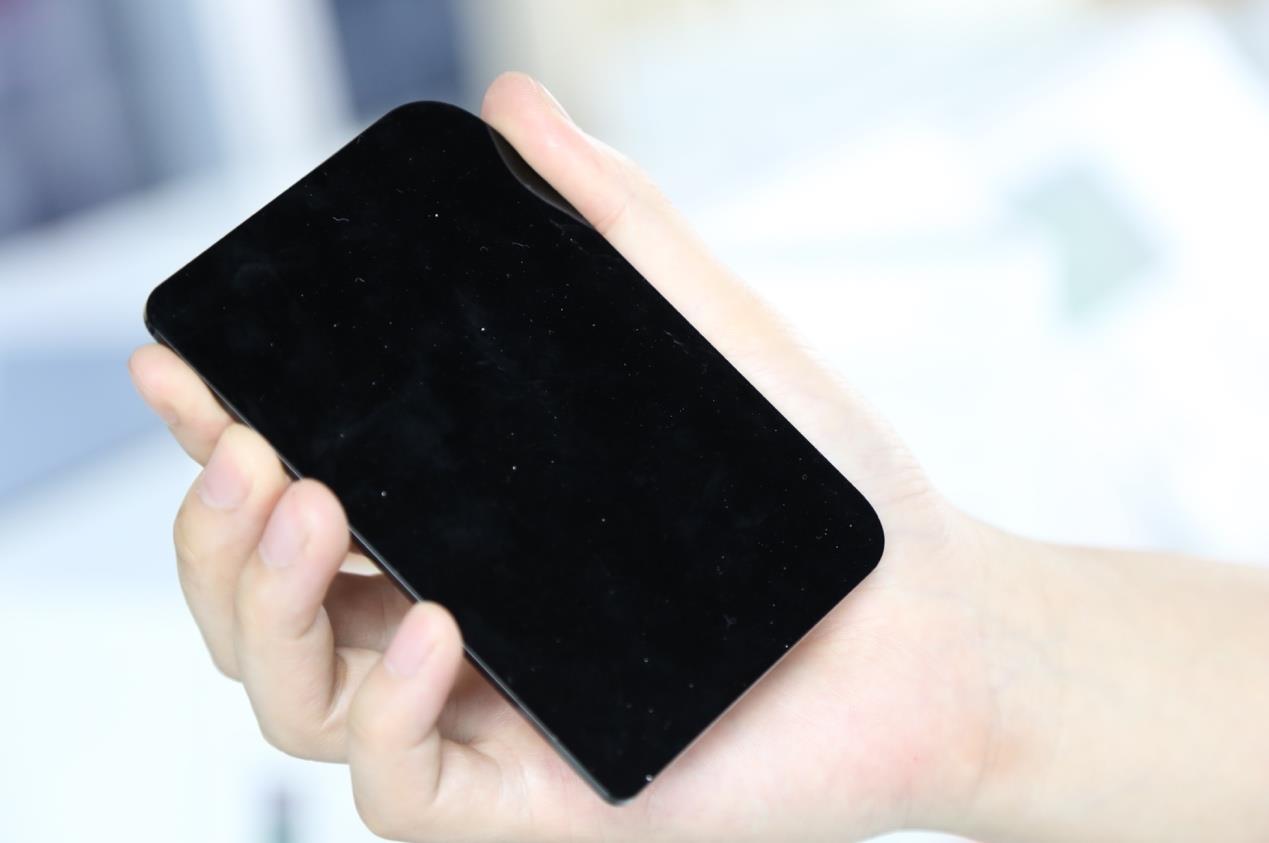

圖 18 酷派玻璃光學鍍手機后蓋

鍍膜工藝是印刷之后的一種表面加工工藝,，又被人們稱為后印刷,，用覆膜機在印品的表面覆蓋一層0.012-0.020mm厚的透明塑料薄膜而形成一種特殊產品的加工技術。

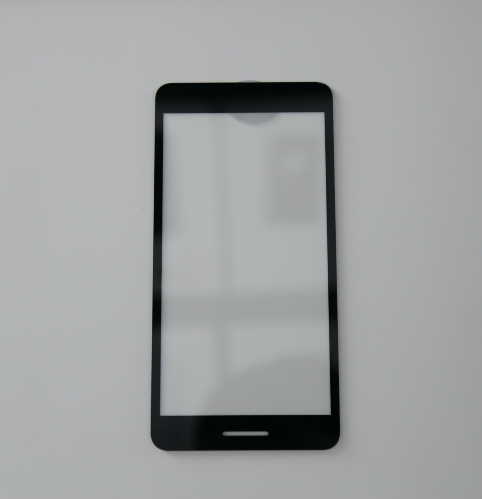

圖19 手機前蓋玻璃鍍膜

陶瓷

適用工藝：拋光,、拉絲,、噴砂、鐳射,、磚石切割,、AF鍍膜、PVD

適用范圍：后殼,、LOGO

如圖所示：小米的陶瓷后蓋主要的工藝:拋光+AF鍍膜,，氧化鋯陶又稱鋯寶石，材料優點：具有優越的強度,、硬度,、絕緣性、熱傳導,、耐高溫,、耐氧化、耐腐蝕,、耐磨耗,、高溫強度等特色，在非?？量痰沫h(huán)境或工程應用條件下,，展現出高穩定性與優異的機械性能。

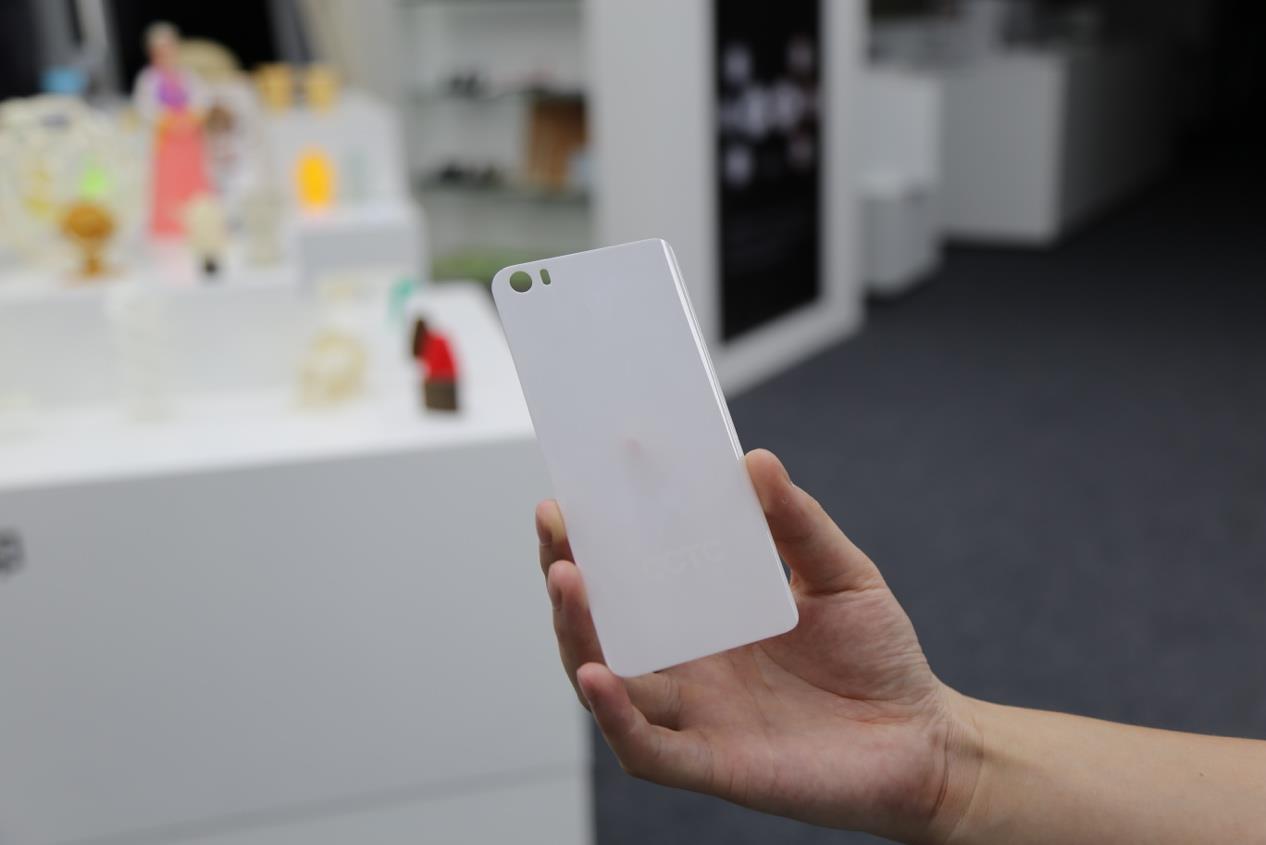

圖20 小米5陶瓷手機外殼（源于潮州三環集團）

如圖所示：小米MIX的陶瓷后蓋主要的工藝:拋光+AF鍍膜+鐳射logo

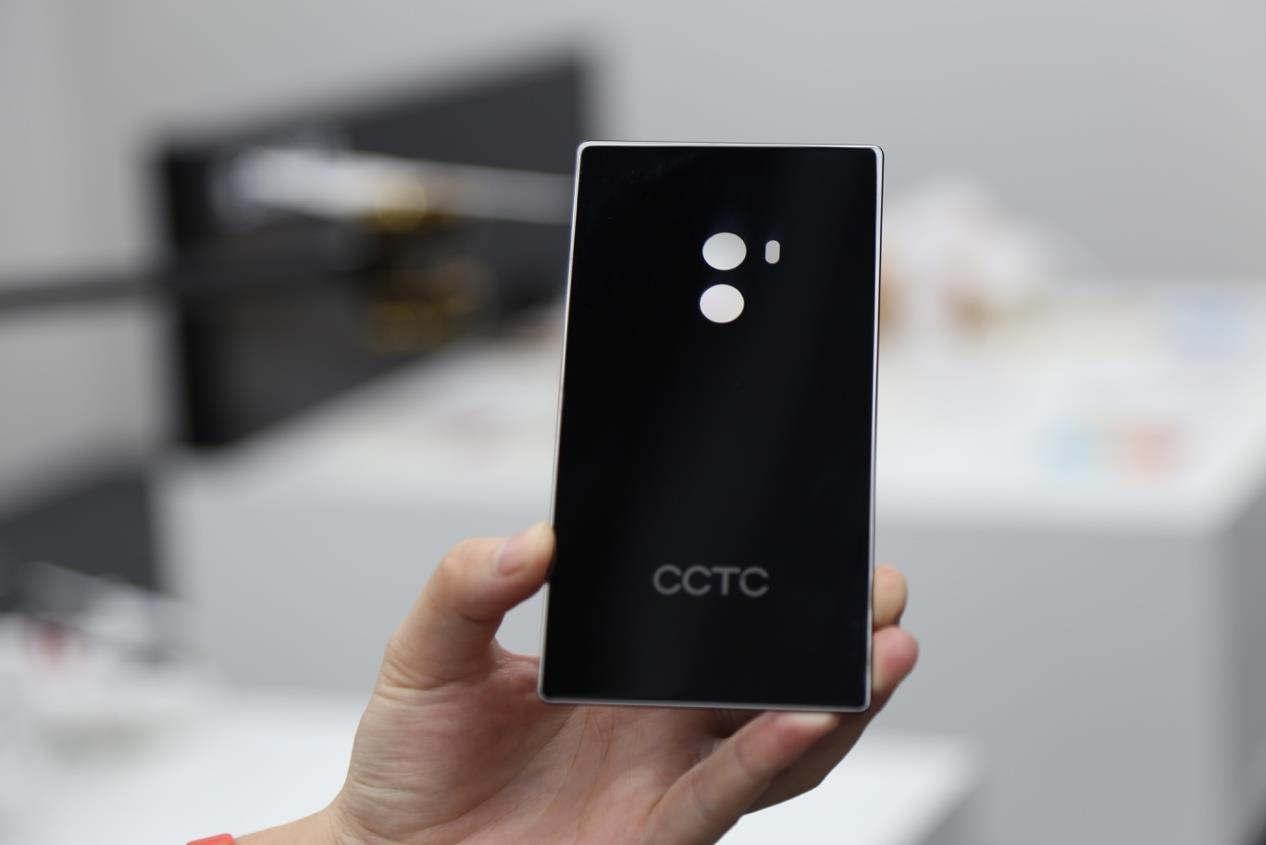

圖 21 小米MIX陶瓷手機外殼（源于潮州三環集團）

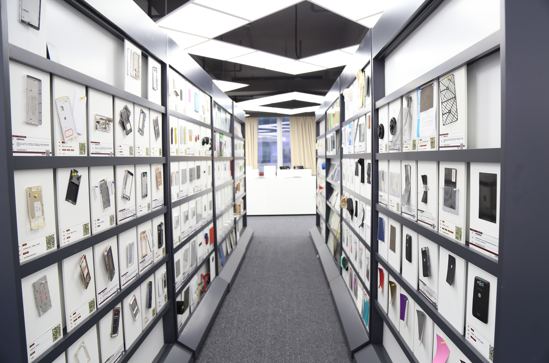

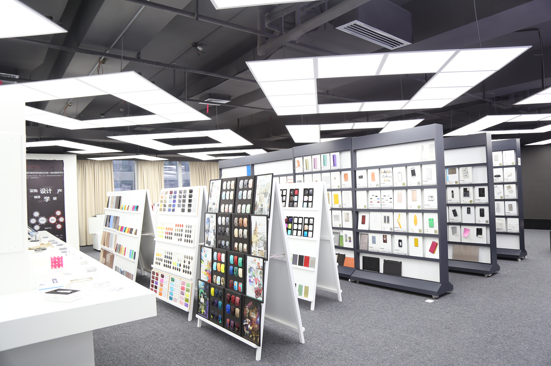

圖22 尋材問料深圳材料館一角

以上圖片全部來源于尋材問料材料館,，文字部分參考工藝開發量產公眾號
