近日,，新材料所先端材料基因組創(chuàng)新團隊在材料科學領域頂級期刊發(fā)表2篇高水平科研論文,。

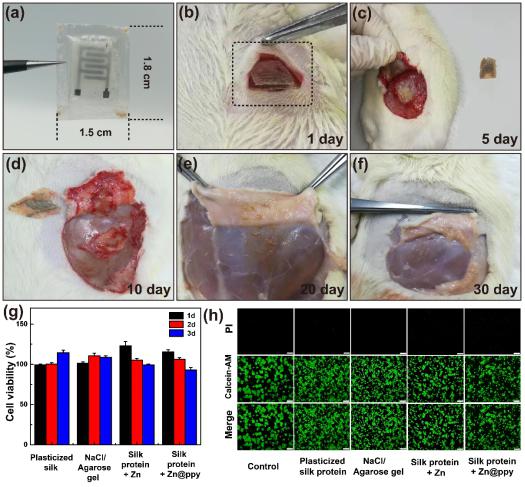

　　一篇題為“Implantable and Biodegradable Micro-supercapacitor Based on a Superassembled Three-Dimensional Network Zn@PPy Hybrid Electrode”的最新研究論文發(fā)表在《ACS Applied Materials & Interfaces》(中科院一區(qū)TOP期刊),，齊魯工業(yè)大學(山東省科學院)新材料研究所為該工作的第一完成單位,，2018級碩士研究生田偉和李勇博士為該論文的共同第一作者,。該研究工作研發(fā)了一種基于超組裝三維網(wǎng)狀Zn@PPy復合電極材料,，通過電化學沉積的方法將納米級網(wǎng)狀聚吡咯(PPy)組裝在Zn微球上,，該電極材料擁有較大的比表面積,，表面富含活性位點,，具有較高的比容量和優(yōu)異的生物相容性,，由Zn@PPy復合材料組裝的瞬態(tài)超級電容器的最大能量密度和能量密度分別達到0.39 µWh/cm2和0.38 mW/cm2，通過小鼠體內植入和細胞毒性檢測驗證了其良好的生物相容性和可降解性,，有望應用于植入式醫(yī)療器件,、環(huán)境監(jiān)測系統(tǒng)、數(shù)據(jù)安全等領域,。

　　文章鏈接：https://pubs.acs.org/doi/10.1021/acsami.0c19740,，該期刊影響因子8.758,。

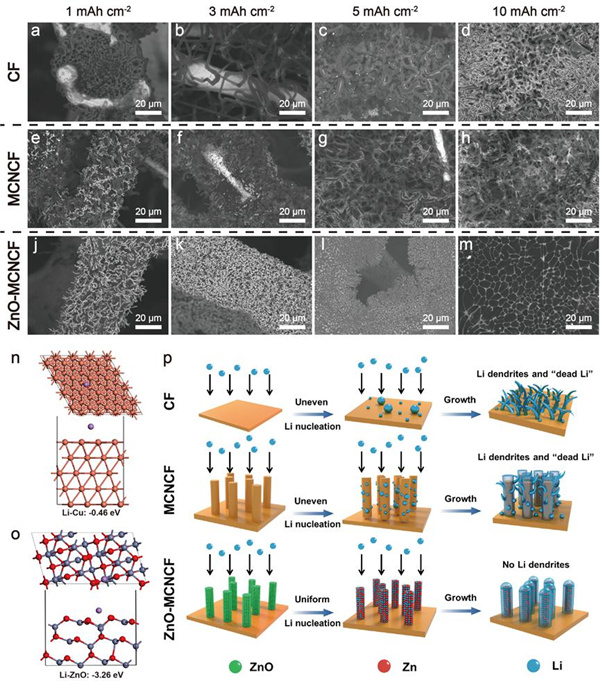

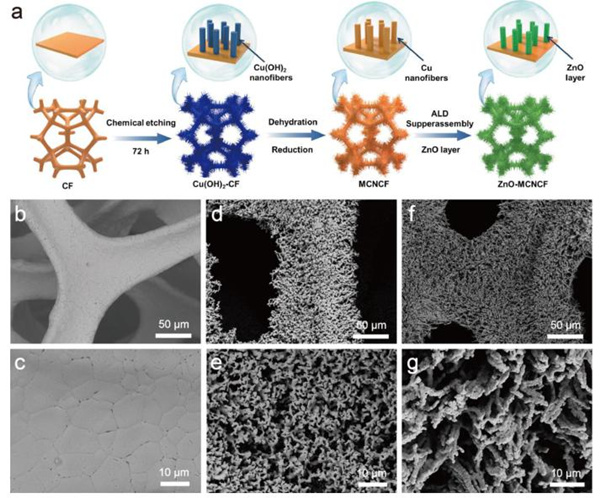

　　另一篇以“Atomic Layer Deposition Assisted Superassembly of Ultrathin ZnO Layer Decorated Hierarchical Cu Foam for Stable Lithium Metal Anode”為題發(fā)表在國際材料類頂級期刊《Energy Storage Materials》上。齊魯工業(yè)大學(山東省科學院)為該工作的第一完成單位,，2018級碩士研究生張潤豪和李勇博士為第一作者,。研究表明，該復合金屬鋰負極與磷酸鐵鋰正極和高負載量的鈷酸鋰正極等直接裝配為性能優(yōu)異的鋰離子全電池,。其磷酸鐵鋰電池可在2.0 C倍率下穩(wěn)定循環(huán)1000圈仍有85.2%的容量保持,，而高負載量的鈷酸鋰全電池同樣具有優(yōu)異的性能，在2.0 C的電流密度下循環(huán)1000圈,，容量保持78.6%,。該工作制備的復合金屬鋰負極實現(xiàn)無枝晶、無“死鋰”的循環(huán)容貌,，進而獲得在對稱電池和全電池體系中優(yōu)異的電化學性能,，提升了儲能系統(tǒng)系統(tǒng)的安全性。

　　文章鏈接：https://doi.org/10.1016/j.ensm.2021.01.028,，該期刊影響因子16.28,。

　　李勇博士，碩士生導師,，于2018年7月加入新材料所先端材料基因組創(chuàng)新團隊,，目前主要研究方向包括高比能清潔能源材料研究、可植入瞬態(tài)儲能器件的設計與制備等,。主持國家重點研發(fā)計劃項目子課題1項,，作為科研骨干參與軍委科技委基礎加強計劃重點項目1項、校(院)地產(chǎn)學研協(xié)同創(chuàng)新基金項目1項,，近5年在國際著名期刊Adv. Mater.,、Nano Energy、Adv. Energy Mater.,、J. Mater. Chem. A,、Nanoscale等發(fā)表高水平SCI收錄論文30余篇，申請發(fā)明專利4項,。
