隨著科技的進(jìn)步,近紅外(NIR)光在生物醫(yī)學(xué)成像、光通信和夜視技術(shù)等領(lǐng)域中的應(yīng)用越來越廣泛,。然而,現(xiàn)有的近紅外熒光粉在波長范圍和效率上仍存在局限性,,尤其在近紅外二區(qū)(900-1700 nm)的熒光粉研究相對較少。這一領(lǐng)域的研究空白不僅限制了相關(guān)技術(shù)的進(jìn)一步發(fā)展,,也阻礙了高性能近紅外發(fā)光二極管(pc-NIR-LEDs)的實現(xiàn),。因此,開發(fā)新型,、高效的近紅外二區(qū)熒光粉成為當(dāng)前研究的熱點,。Cr3+離子在弱晶體場基質(zhì)中呈寬帶可調(diào)近紅外發(fā)射,,且其可見光區(qū)的寬吸收帶能很好匹配藍(lán)光或紅光芯片激發(fā),,同時在發(fā)光效率和熱穩(wěn)定性方面相對有明顯優(yōu)勢。因此,,Cr3+激活熒光粉成為構(gòu)建pc-NIR-LEDs的主流方案,,也是近年來LED用光轉(zhuǎn)換材料的研究熱點之一。

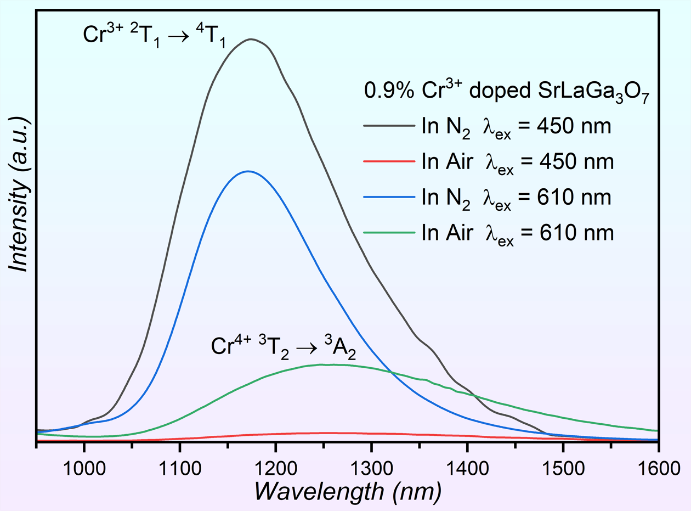

在氮氣和空氣中制備的0.9%Cr3+摻雜SrLaGa3O7熒光粉
在450和610 nm波長光激發(fā)下的發(fā)射光譜
材料學(xué)部功能晶體材料創(chuàng)新團隊團隊提出了一種新型Cr3+摻雜的SrLaGa3O7近紅外二區(qū)熒光粉,。通過將Cr3+替代SrLaGa3O7中四配位Ga3+,,合成了具有寬帶發(fā)射特性的SrLaGa3O7:Cr3+近紅外二區(qū)熒光粉。合成的SrLaGa3O7:0.9%Cr3+熒光粉的半峰全寬(FWHM),、峰波長,、內(nèi)量子效率(IQE)和熱活化能(ΔE)分別為194 nm、1167 nm,、76.12%和0.269 eV,。Sc3+取代Ga3+增強了SrLaGa3O7:Cr3+熒光粉的發(fā)光性能,0.9%Cr3+/3%Sc3+共摻雜的SrLaGa3O7熒光粉的峰值波長為1208 nm, IQE為92.78%,,ΔE為0.285 eV,。此外,在空氣中燒結(jié)過程誘導(dǎo)Cr3+向Cr4+轉(zhuǎn)變,,形成SrLaGa3O7:0.9%Cr4+熒光粉,,其峰值波長為1270 nm,頻寬為305 nm,。并對0.9%Cr3+/3%Sc3+共摻SrLaGa3O7熒光粉在pc-NIR-LED中的潛在應(yīng)用進(jìn)行了評價,。
上述成果以“Broadband NIR-Ⅱ emission generated by tetrahedral Cr3+/Cr4+ in SrLaGa3O7”為題,,近期發(fā)表在國際知名期刊《Laser & Photonics Reviews》上。齊魯工業(yè)大學(xué)(山東省科學(xué)院)材料學(xué)部2023級碩士研究生沈曉娜為文章第一作者,,功能晶體材料創(chuàng)新團隊楊玉國副研究員和王旭平研究員為文章通訊作者,。
該工作得到了國家自然科學(xué)基金項目,山東省泰山學(xué)者計劃,、山東省自然科學(xué)基金項目和齊魯工業(yè)大學(xué)(山東省科學(xué)院)科教產(chǎn)項目的支持,。
論文鏈接:https://onlinelibrary.wiley.com/doi/10.1002/lpor.202401212
